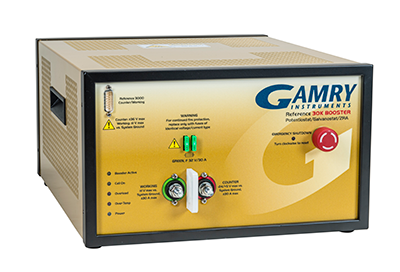

Reference 30k Booster™

Reference 30kTM Booster 连接到 Reference 3000,在规定限值 +20 和 -2.5 V 的情况下,将电流限值扩大到 +/- 30 A。这一高电流装置拥有突出的带宽,可使 EIS 的测量高达 300 kHz。

产品详细信息

概述

Reference 3000 恒电位仪的 Reference 30k Booster 是一款外部硬件选件,它可以使 Reference 3000 的电流限值增加 10 至 ± 30 安培。Booster 只能与 Reference 3000 一起运行,并且可以使用 Reference 3000 的所有功能,包括所有 Gamry 软件和辅助电位计 (AE) 选件。Booster 可替换 Reference 3000 的电流导线(辅助和工作),而 Reference 3000 的电压传感导线(包括 AE 的电压传感导线)仍保持其原有的功能。

结合了 Reference 30k Booster 和PWR800 电化学能软件的 Reference 3000 是评估有关电池、燃料电池和下一代超级电容器的新技术的理想系统。Ref 30k 的规定限制允许完全放电(至零伏),并且能够精确测量 100 μΩ 以下的阻抗值。

高电流也可应用于本体电解、电合成和电解沉积。

应用

  • 电池、燃料电池和超级电容器
  • 合成化学
  • 电镀研究
  • 电化学阻抗谱

标准特性

  • Reference 3000 软件功能
  • 2、3 和 4 电极测量
  • +/- 30 安培电流
  • +20 V,-2.5 V 槽压/施加电压
  • 3 种控制模式
    • 恒电位、恒电流和零电阻电流计。
  • 电绝缘
    • 浮地式仪器: 可与运行的燃料电池、电池和高压釜一同使用。
  • 独立的电压和电流电缆
    • 始终精准的 EIS 测量。
  • 安装便捷
    • 加载 Gamry 软件,连接 USB 数线缆,即可开始进行实验。
  • 保修服务
    • 提供 2 年原厂保修服务。

安全性

在这些电流级别下,安全性必不可少,我们已融合多种功能防止对仪器和用户造成损害。系统也将受到保护,避免自身对电路造成损坏,并且配置了紧急关闭按钮和保护接地端子,以及提供绝缘屏蔽物以防止端子意外短路。

规格


Reference 30k Booster

尺寸

37 cm(宽,14.5 英寸)x 23 cm(高,9 英寸)x 44 cm(深,17.5 英寸)

重量

16 kg(35 磅)

操作


模式 恒电位,恒电流,ZRA,FRA
机构认证 CE

DC 特征


槽压 +20 V,-2.5 V
输出电流 ± 30 A
精度 ± 量程的 0.3%
功耗 600 W 至 + 轨道
750 W 至 - 轨道

AC 特征


转换速率 20 V/μS(大)
单位增益带宽(典型) 550 kHz(小)
