Reference 3000 Auxiliary Electrometer

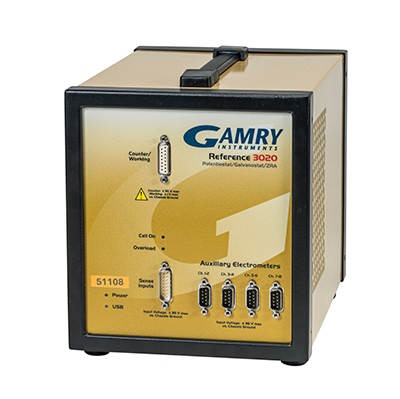

Reference 3000AETM, 具备辅助电位计（AE）功能,高性能的电化学工作站。在Reference 3000基础上增加八个静电计的设计, 更适合电池，电容器和燃料电池的研究与开发。

系统特点

综述

Reference 3000 AE 是大电流与高品质的的电化学工作站。其设计尤其适合电池，电容器和燃料电池的研究人员。附加的电位测量通道, 可以监测电池堆的各个电池电压, 同时辅助通道也可用于压力或者ｐＨ　测量。

电化学阻抗谱

阻抗谱精度等值线图提供了仪器测量阻抗的性能真实体现。结果是建立在真实导线基础上。

Reference3000阻抗谱精度等值线图

选项

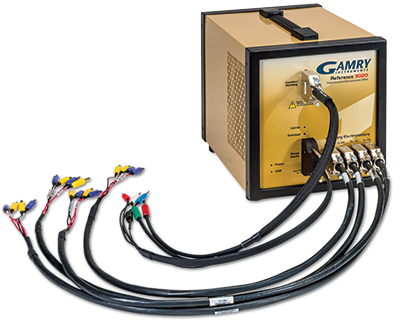

延长的导线长度

提供更长的导线（1.5 and 3 米）来完成测量。

辅助电位计导线：标准的长度是 90 厘米。也可提供更长的导线（1.5 and 3 米）。

更多细节

下面是Reference 3000 AE电化学工作站的性能细节。每一个子弹点表示一项性能。

  • 物理电化学 - 循环伏安法，计时安培，和计时电位以及这些测量的衍生相关技术
  • 脉冲伏安法 - 脉冲伏安法，方波伏安法，以及诸如阳极溶出伏安法相关的技术。
  • DC腐蚀 - 运行标准直流腐蚀测试，如极化电阻，电位，循环极化和电偶腐蚀等。
  • 电化学能源器件 - 测试电池，电容器和燃料电池的单节和电池堆。包括充电、放电、循环充放电恒、恒电位、恒电流、自放电、漏电率与读电位等典型测试技术。

  • 电化学信号分析仪 - 用于时间相关的电化学噪声信号的采集和分析软件。对电压和电流的连续监测, 速率从0.1赫兹到1千赫兹。功能齐全的分析工具，如统计分析，趋势，阻抗谱，和直方图分析。

  • 电化学频率调制 - 一种非破坏性的腐蚀速率的测量方法。通过该项技术, 腐蚀速度未经塔菲尔常数直接进行测量。此外，该技术可以确定塔菲尔常数，并提供与点蚀相关的参数。
  • 临界点蚀温度 - 控制Gamry恒电位，TDC4温度控制器，及相关配件，自动测量材料的临界点蚀温度。
  • 电化学噪声 - 电化学噪声测试是一个更普遍的技术。其可以和ECM8多路器兼容进行电化学噪声测量的软件包。
  • 电化学阻抗-除了单频率的Mott-Schottky测量，还包括恒电位、恒电流和混合阻抗测量。其中包括独特的多波权重技术提高信噪比。分析方面，采用等效电路图拟合数据, Kramers-Kronig转换评估数据与图形编辑器等。软件包括阻抗模拟部分。
  • eChemAC工具包 - 软件工具包，完全控制恒电位仪进行阻抗（EIS）的测量和EFM实验。

其他细节

  • 2, 3, 和4 电极的测量
  • 电气隔离
    • 浮地：用于高压釜，机械应力设备或管线。

  • 内置EIS

    • 采用先进DDS进行10μHz到1 M Hz的EIS测量。
  • DSP（数字信号处理）模式
    • 过采样模式提高信噪比和精确的电容测量。

  • 电流中断和正反馈IR补偿

    • Gamry恒电位仪及其控制软件, 采用线性回归法, 精确测量和实现IR补偿。
  • 辅助I / O

    • 通过I / O设计, 控制第三方设备:   实现外部信号输入，模拟电压输出，模拟电流输出，辅助 A /  D输入和数字I / O连接器。

  • 保值期
    • 2年厂家保修服务。





下栽

The Reference 3000 and Reference 3000 AE share the same owner's manual and brochure. You can download both of those below.

Reference 3000AE Part 992-00121 / 992-121

参数与

系统
恒电位仪 是
恒电流仪 是
零电阻电流仪 是
浮地设计(与地绝缘) 是
电极连接 2，3, 4， 5或者２１电极
大电流 ±3 A or ±1.5 A @ 32V
电流范围 11 (300 pA – 3 A)
电流量程（包括内部增益） 13
小电流分辨率 92 aA
大施加电位 ±32 V
上升时间 <250 ns
小时间基数  3.333 μs
噪声和纹波(典型的) <2 μV rms
重量 ６ 公斤
尺寸 ２０ (W) x ２３ (H) x ３０ (D)  厘米


控制放大器
槽压 ±32 V
大电流 >±3 A
速度设定 5
单位增益带宽 1100, 330, 50, 5.0, 0.5 kHz


EIS 测量
频率范围 10 μHz - 1 MHz
EIS Accuracy See Accuracy
Contour Plot
施加电压振幅 3 V maximum
施加电流振幅 3 A maximum


电位计
输入阻抗 >1014 Ω || <0.2 pF
输入电流 <6 pA
带宽 >15 MHz at - 3 dB
CMRR >80 dB (100 kHz)
>60 dB (1 MHz)


电位
施加精度    ±1 mV ±0.2% of setting
施加分辨率 12.5 μV, 50 μV, 200 μV/bit
测量精度 ±1 mV ±0.2% of reading
测量分辨率 High-Resolution Electrometer:
400 μV, 100 μV, 10 μV, 1 μV/bit
High Voltage Electrometer:
1.6 mV, 400 μV, 40 μV, 4 μV/bit


电流
施加/测量精度 ±5 pA ± 0.05% of range
±0.2% of value (3 A - 3 nA)
or 0.5% of value (300 pA)
施加/测量分辨率 0.0033% full-scale/bit
带宽 >10 MHz (3 A - 3 mA)
>0.15 MHz (30 μA)

Reference 3000AE　包含１６个附加通道。
